1.适用范围
1.1 避风型电动采光排烟天窗适用于任何天气情况都需要通风的排烟建筑。
1.2 可避免出现飘雨、飘雪现象,开启角度为30,夏季有利于排水,冬季不易积雪。
1.3 天窗外设挡风板,任何情况都可避免出现飘雪现象。
2.天窗窗型
天窗可分为单体式、连体式两种,其中连体式为若干个单体式的组合。
3.连体式天窗的组合方式
3.1当采用连体式时,应在建筑设计的屋面平面图上画出天窗的位置,并绘制组合示意图(见下图),在天窗编号时,可在代号后加n。
3.2 n为天窗洞口长度模数1500、2000的倍数,天窗长度按实际洞口长度标注。其他规格的窗型,可根据具体尺寸由上海起资通风设备有限公司技术设计制作。
4.设计说明
4.1窗型号
4.2当选用连体式天窗时,可根据洞口的尺寸,在单体式选用表中选择合适尺寸的单体进行组合.
4.3选用示例:普通控制方式连体式三角型天窗,洞口宽度1000mmm,洞口长度15000mmm,标注为:C1nt-10150。
5.性能指标(见下表)

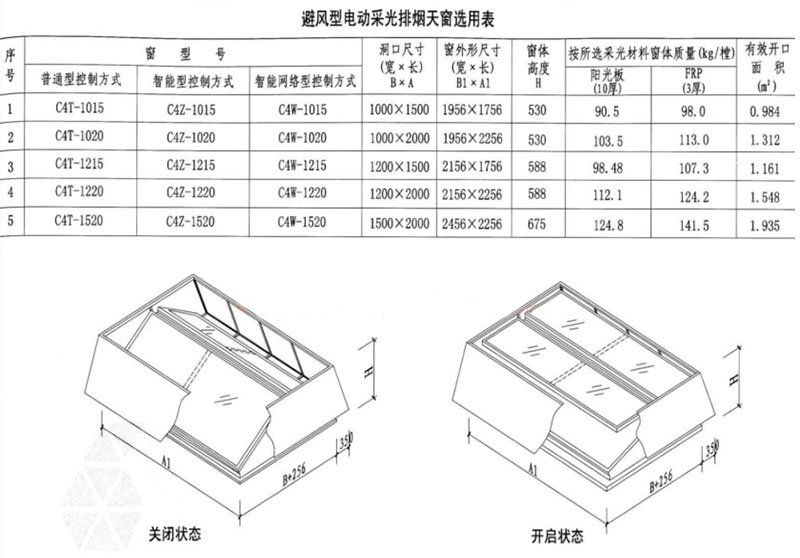

三角型电动采光排烟天窗性能表
抗风压性能 | 正压 4.0kPa 负压 3.5kPa (GB/T7106-2008 6级) |
气密性能 | 10Pa下,渗透量 0.06m³/(m²·h) -10Pa下,渗透量 0.09m³/(m²·h) (GB/T7106-2008 8级) |
水密性能 | 稳定加压保持未发生渗漏的最高压力417Pa(GB/T7106-2008 4级) |
6.电动采光排烟天窗
采光材料可选择夹层玻璃、安全玻璃、聚碳酸酯采光板、玻璃纤维聚酯采光板等。再选用材光材料时注明采光材料;
三角型电动采光排烟天窗选用表 | ||||||||||
序号 | 窗 型 号 | 洞口尺寸 ﹙宽×长﹚B×A | 窗外形尺寸﹙宽×长﹚B1×A1 | 窗体高度H | 按所选采光材料窗体质量(kg/樘) | 效开口面积(㎡) | ||||
普通型控制方式 | 智能型控制方式 | 智能网络型控制方式 | 阳光板(10厚) | 夹层玻璃 (5+0.38PVB+5) | FRP (1.5~3厚) | |||||
1 | C1T-1015 | C1Z-1015 | C1W-1015 | 1000×1500 | 1256×1756 | 500 | 62.5 | 123.7 | 69.2 | 1.36 |
2 | C1T-1020 | C1Z-1020 | C1W-1020 | 1000×2000 | 1256×2256 | 500 | 71.7 | 152.7 | 80.3 | 1.82 |
3 | C1T-1215 | C1Z-1215 | C1W-1215 | 1200×1500 | 1456×1756 | 558 | 65.9 | 139 | 73.5 | 1.66 |
4 | C1T-1220 | C1Z-1220 | C1W-1220 | 1200×2000 | 1456×2256 | 558 | 75.4 | 172 | 85.5 | 2.22 |
5 | C1T-1520 | C1Z-1520 | C1W-1520 | 1500×2000 | 1756×2256 | 645 | 80.7 | 213.4 | 98.5 | 2.82 |
