1.适用范围

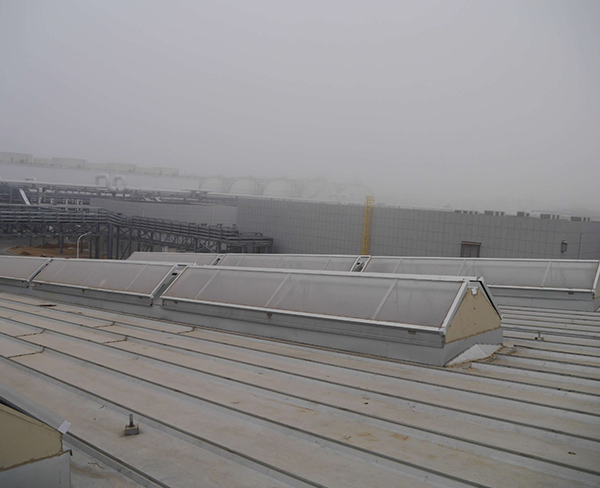

1.1三角型电动采光排烟天窗适用于以采光为主、通风为辅的建筑。
1.2天窗完全开启时，排烟量最大，最大开启角度为60°。
1.3三角型电动采光排烟天窗窗体上面与安装面成30°角夏季有利于排水，冬季不积雪。
2.天窗窗型
天窗可分为单体式、连体式两种，其中连体式为若干个单体式的组合。
3.连体式天窗的组合方式
3.1当采用连体式时，应在建筑设计的屋面平面图上画出天窗的位置，并绘制组合示意图（见下图），在天窗编号时，可在代号后加n。
3.2 n为天窗洞口长度模数1500、2000的倍数，天窗长度按实际洞口长度标注。其他规格的窗型，可根据具体尺寸由上海起资通风设备有限公司技术设计制作。
4.设计说明
4.1窗型号
4.2当选用连体式天窗时,可根据洞口的尺寸,在单体式选用表中选择合适尺寸的单体进行组合.
4.3选用示例:普通控制方式连体式三角型天窗,洞口宽度1000mmm，洞口长度15000mmm，标注为：C1nt-10150。
5.性能指标（见下表）
三角型电动采光排烟天窗性能表
抗风压性能 | 正压 4.0kPa 负压 3.5kPa （GB/T7106-2008 6级） |
气密性能 | 10Pa下,渗透量 0.06m³/（m²·h) -10Pa下,渗透量 0.09m³/（m²·h) （GB/T7106-2008 8级） |
水密性能 | 稳定加压保持未发生渗漏的最高压力417Pa（GB/T7106-2008 4级） |
6.电动采光排烟天窗
采光材料可选择夹层玻璃、安全玻璃、聚碳酸酯采光板、玻璃纤维聚酯采光板等。再选用材光材料时注明采光材料；
三角型电动采光排烟天窗选用表 | ||||||||||
序号 | 窗 型 号 | 洞口尺寸 ﹙宽×长﹚B×A | 窗外形尺寸﹙宽×长﹚B1×A1 | 窗体高度H | 按所选采光材料窗体质量(kg/樘) | 效开口面积(㎡) | ||||
普通型控制方式 | 智能型控制方式 | 智能网络型控制方式 | 阳光板(10厚) | 夹层玻璃 (5＋0.38PVB＋5) | FRP (1.5～3厚) | |||||
1 | C1T-1015 | C1Z-1015 | C1W-1015 | 1000×1500 | 1256×1756 | 500 | 62.5 | 123.7 | 69.2 | 1.36 |
2 | C1T-1020 | C1Z-1020 | C1W-1020 | 1000×2000 | 1256×2256 | 500 | 71.7 | 152.7 | 80.3 | 1.82 |
3 | C1T-1215 | C1Z-1215 | C1W-1215 | 1200×1500 | 1456×1756 | 558 | 65.9 | 139 | 73.5 | 1.66 |
4 | C1T-1220 | C1Z-1220 | C1W-1220 | 1200×2000 | 1456×2256 | 558 | 75.4 | 172 | 85.5 | 2.22 |
5 | C1T-1520 | C1Z-1520 | C1W-1520 | 1500×2000 | 1756×2256 | 645 | 80.7 | 213.4 | 98.5 | 2.82 |
