一字型消防排烟天窗（连体式）

作者：山东尚鼎源通风设备有限公司来源：日期：2021/9/25 23:07:51

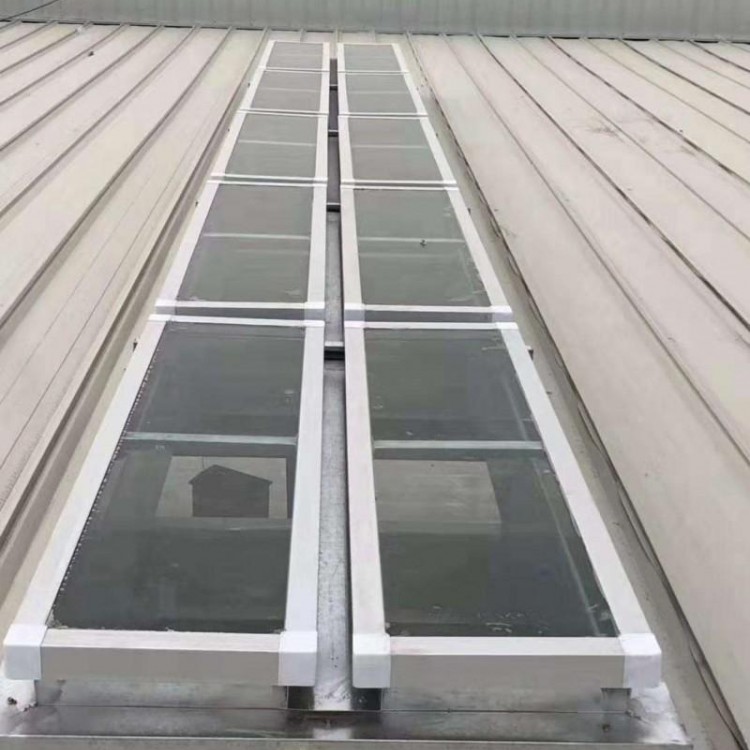

src=http___caigou_ctrl_com_cn_file_upload_202004_15_214416203429_jpg_thumb_jpg&refer=http___caigou_ctrl_com.jpg


1.适用范围

1.1一字型电动采光排烟天窗适用于以采光为主、通风为辅的建筑。

1.2天窗完全开启时，排烟量最大，最大开启角度为90°。

1.3一字型电动采光排烟天窗窗体上面与安装面平行，风阻系数小，但冬季积雪。

2.天窗窗型

天窗可分为单体式、连体式两种，其中连体式为若干个单体式的组合。

3.连体式天窗的组合方式

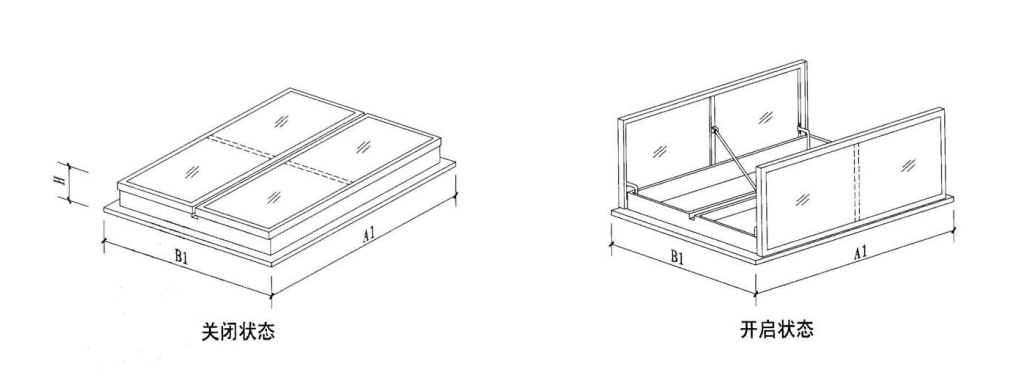

3.1当采用连体式时，应在建筑设计的屋面平面图上画出天窗的位置，并绘制组合示意图（见下图），在天窗编号时，可在代号后加n。

3.2 n为天窗洞口长度模数1500、2000的倍数，天窗长度按实际洞口长度标注。其他规格的窗型，可根据具体尺寸由上海起资通风设备有限公司技术设计制作。

4.设计说明

4.1窗型号

4.2当选用连体式天窗时,可根据洞口的尺寸,在单体式选用表中选择合适尺寸的单体进行组合.

4.3选用示例:普通控制方式连体式一字型天窗,洞口宽度1000mmm，洞口长度15000mmm，标注为：C1nt-10150。

5.性能指标（见下表）

一字型电动采光排烟天窗性能表

抗风压性能

正压 3.0kPa

负压 2.7kPa

（GB/T7106-2008 4级）

气密性能

10Pa下,渗透量 0.08m³/（m²·h)

-10Pa下,渗透量 0.08m³/（m²·h)

（GB/T7106-2008 8级）

水密性能

稳定加压保持未发生渗漏的最高压力400Pa（GB/T7106-2008 4级）

6.电动采光排烟天窗

采光材料可选择夹层玻璃、安全玻璃、聚碳酸酯采光板、玻璃纤维聚酯采光板等。再选用材光材料时注明采光材料；
