1.适用范围

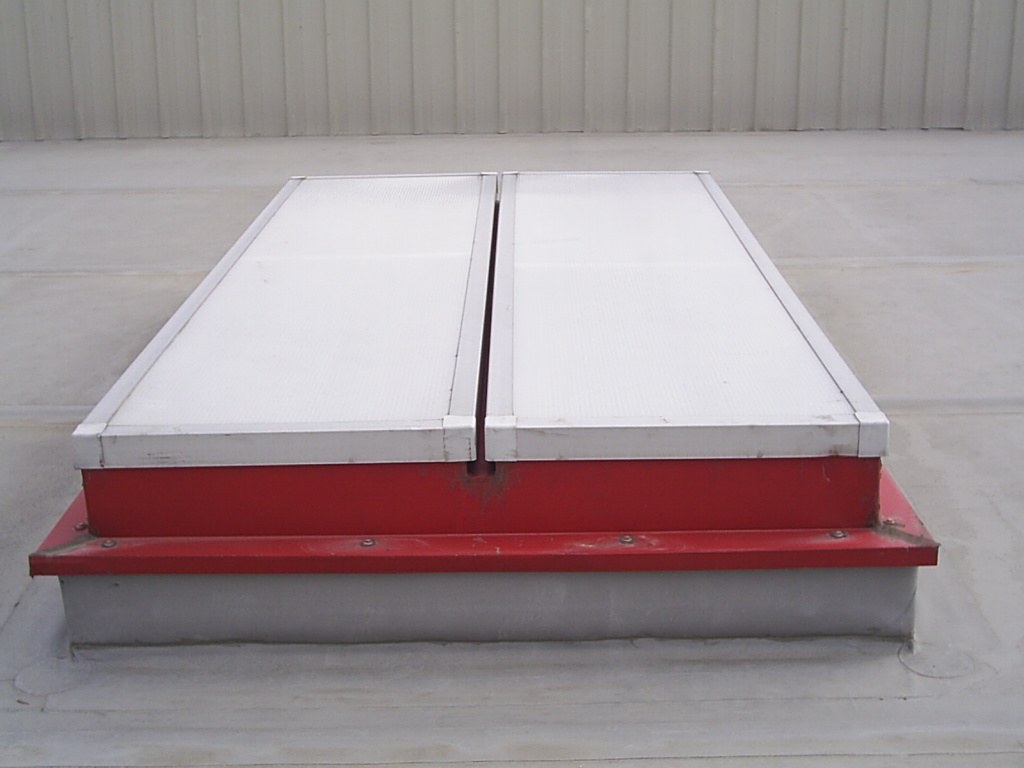

1.1一字型电动采光排烟天窗适用于以采光为主、通风为辅的建筑。
1.2天窗完全开启时,排烟量最大,最大开启角度为90°。
1.3一字型电动采光排烟天窗窗体上面与安装面平行,风阻系数小,但冬季积雪。
2.天窗窗型
天窗可分为单体式、连体式两种,其中连体式为若干个单体式的组合。
3.连体式天窗的组合方式

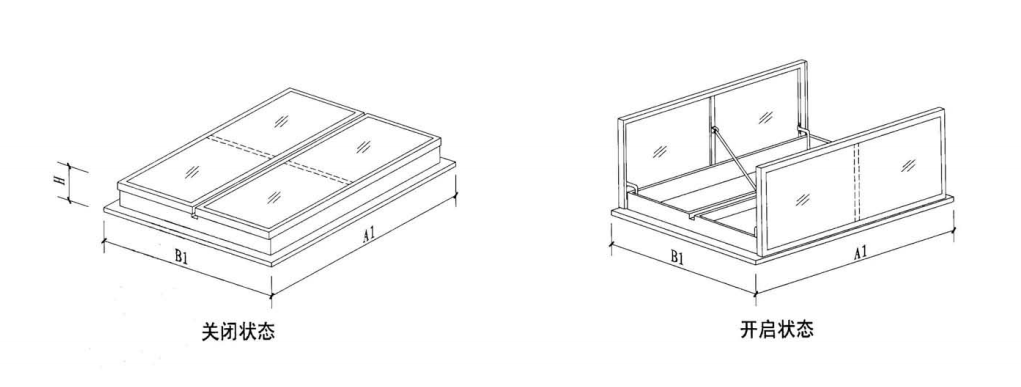

3.1当采用连体式时,应在建筑设计的屋面平面图上画出天窗的位置,并绘制组合示意图(见下图),在天窗编号时,可在代号后加n。
3.2 n为天窗洞口长度模数1500、2000的倍数,天窗长度按实际洞口长度标注。其他规格的窗型,可根据具体尺寸由上海起资通风设备有限公司技术设计制作。
4.设计说明
4.1窗型号
4.2当选用连体式天窗时,可根据洞口的尺寸,在单体式选用表中选择合适尺寸的单体进行组合.
4.3选用示例:普通控制方式连体式一字型天窗,洞口宽度1000mmm,洞口长度15000mmm,标注为:C1nt-10150。
5.性能指标(见下表)
一字型电动采光排烟天窗性能表
抗风压性能 | 正压 3.0kPa 负压 2.7kPa (GB/T7106-2008 4级) |
气密性能 | 10Pa下,渗透量 0.08m³/(m²·h) -10Pa下,渗透量 0.08m³/(m²·h) (GB/T7106-2008 8级) |
水密性能 | 稳定加压保持未发生渗漏的最高压力400Pa(GB/T7106-2008 4级) |
6.电动采光排烟天窗
采光材料可选择夹层玻璃、安全玻璃、聚碳酸酯采光板、玻璃纤维聚酯采光板等。再选用材光材料时注明采光材料;
一字型电动采光排烟天窗选用表 | ||||||||||
序号 | 窗 型 号 | 洞口尺寸 ﹙宽×长﹚B×A | 窗外形尺寸﹙宽×长﹚B1×A1 | 窗体高度H | 按所选采光材料窗体质量(kg/樘) | 效开口面积(㎡) | ||||
普通型控制方式 | 智能型控制方式 | 智能网络型控制方式 | 阳光板(10厚) | 夹层玻璃 (5+0.38PVB+5) | FRP (1.5~3厚) | |||||
1 | C2T-1015 | C2Z-1015 | C2W-1015 | 1000×1500 | 1280×1780 | 135 | 51.4 | 119.3 | 58.8 | 1.305 |
2 | C2T-1020 | C2Z-1020 | C2W-1020 | 1000×2000 | 1280×2280 | 135 | 58.9 | 146.5 | 68.6 | 1.74 |
3 | C2T-1215 | C2Z-1215 | C2W-1215 | 1200×1500 | 1480×1780 | 135 | 55.0 | 133.2 | 63.8 | 1.605 |
4 | C2T-1220 | C2Z-1220 | C2W-1220 | 1200×2000 | 1480×2280 | 135 | 63.1 | 169.2 | 75.2 | 2.14 |
5 | C2T-1520 | C2Z-1520 | C2W-1520 | 1500×2000 | 1780×2280 | 135 | 68.6 | 201.5 | 85.7 | 2.74 |
