条形采光天窗(菱形)
作者:山东尚鼎源通风设备有限公司 来源: 日期:2021/9/25 23:10:55


条形采光天窗(菱形)

一、适用范围

         山东尚鼎源通风设备有限公司条形采光天窗(菱形为节能型工业厂房通风设备主要由彩板和骨架组成,它美观大方、轻盈流畅、立体感强、通风效果好、防水效果好,应用于电力、冶金、石油、化工、机械、制造等各种通风采光工程中

2.       产品制作标准及依据

《建筑结构荷载规范…………………………………………………GB500092001

《钢结构设计规范……………………………………………………GB500172003

《屋面工程技术质量验收规范………………………………………GB503452004

《建筑工程施工质量验收统一标准…………………………………GB503002001

《钢结构工程施工质量验收规范……………………………………GB500092001

《冷弯薄壁型钢结构技术规范………………………………………GB500182002

《建筑抗震设计规范…………………………………………………GB500112001

《建筑钢结构焊接技术规范………………………………………………JGJ81--2002

3.       结构及特点

3.条形采光天窗(菱形),通风天窗是我司专业的定型产品。

3.1.条形采光天窗(菱形)  代号TC60068070080088010001200A/B-L

天窗选用表:

条形采光天窗弧形选用表

天窗型号

天窗代号

洞口宽(mm)

每米长有效通风面()

每延米重(KG)

建议电机功(kw/m)

条形采光天窗菱(开敞/启闭)

TC600A/B-L

600

0.90

81

0.04

TC800A/B-L

800

1.00

98

0.04

TC900A/B-L

900

1.20

117

0.04

TC1200A/B-L

1200

1.80

132

0.04

洞口宽度可根据客户特殊要求定制

3.2条型采光通风器洞口宽度

当用于压型钢板、夹心板屋面或现浇钢筋混凝土屋面时,天窗洞口宽度为60068070080088010001200。预应力钢筋混凝土屋面板屋面由于板宽的限制,洞口宽度为60068070080088010001200(仅用于屋脊天窗)。

3.3条型采光通风器洞口长度

压型钢板、夹心板屋面或现浇钢筋混凝土屋面1500为模数,洞口长度为1500×nn为模数的倍数)预应力钢筋混凝土屋面板屋面1500mm为模数,洞口长度为1500×nn为模数的倍数)。

3.4通风天窗按功能分为敞开式与启闭式两种类型,选用时需注明。敞开式代号A,启闭式代号B(启闭式为电动)。

3.5通风天窗按位置分为屋脊天窗和横向天窗,屋脊天窗位于屋脊处按纵向布置,横向天窗垂直于屋脊方向布置,选用时需注明。

四、特点及工作原理

4.1条型采光通风器是利用室内外温度差所形成的热压及风力作用所造成的风压来实现自然通风换气的一种通风装置。条型采光通风器主要由外围板、整流片、挡雨板、排水槽、阀板、启闭机构、泛水板等组成。具有结构重量轻,外形美观、通风效率高、防雨雪和避风性能好,安装方便等特点。

五、设计要求

5.1条型采光通风器的选用应按照建筑的通风与采光要求,根据当地的气候条件、主导风向、建筑物的高度、进排风温度差、通风量等因素确定通风天窗的规格型号。

5.2条型采光通风器的抗风压强度1.0kpa,雪荷0.4kN/m2,具体数值由生产厂家提供,如不能满足要求时,需与双方协商,再另行设计制作。

5.3条型采光通风器适用于非地震地区的抗震设防烈7度的地震区,如不能满足要求时,需与双方协商,再另行设计制作。

5.4条型采光通风器适用于钢结构建筑,与适用于钢筋混凝土框,排架结构建筑,选用时应注明。如用在钢筋混凝土结构屋面,应在相应部件位预埋连接用钢板埋件。

5.5通风天窗的防锈底漆和面漆材料由厂家定,色彩按工程设计。

5.6在有防爆要求的建筑,通风天窗应采取防飘雨措施。
.材料、制作、安装、验收

6.1条型采光通风器作为工厂化生产的定型产品,一般由整流片、外围护板(挡风板)、挡雨板、排水沟槽、阀板、泛水板、启闭机构等部分组成。

6.1.1天窗架及钢板基座一般用型钢或钢板制作。型钢、钢板的材质不得低Q235B,焊条采E43型。

6.1.2外围护板(挡风板)一般采0.6厚压型板,即彩色涂层钢板或以镀锌钢板为原料,经辊压冷弯成型的建筑用围护板材。也可采1.5厚玻璃钢采光板。

6.1.3有采光功能的通风天窗采用的玻璃钢采光板又称玻璃纤维增强聚酯采光板,它是以玻璃纤维为增强材料,以合成树脂为粘合剂,经过机械成型的复合材料。玻璃钢采光板的厚1.5mm,透光80%。

6.2条型采光通风器的安1.5m1.5m的纵向单元进行组合,即天窗架的间距3000mm4000mm。当组合后的长度较长时,60m应至少设一个检修孔,通风天窗高2m时,端部应设检修梯。捡修孔和检修梯均由生产厂家制作。

6.3通风天窗及通风帽的制作验收应符合《建筑工程施工质量验收统一标准》、《钢结构施工质量验收规范》及《屋面工程质量验收规范》的要求。产品须按照天窗行业标准GJ标准进行验收,对尚无行业标准GJ标准的,应以企业标准进行出厂前的验收,并出具产品合格证,验收合格后方可出厂。

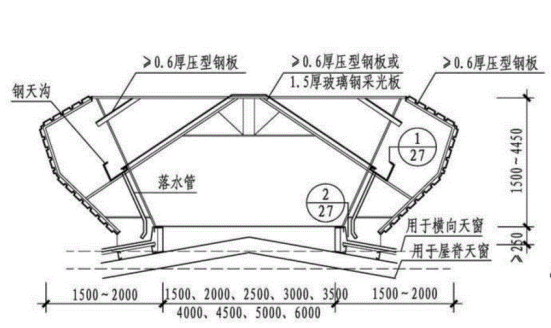

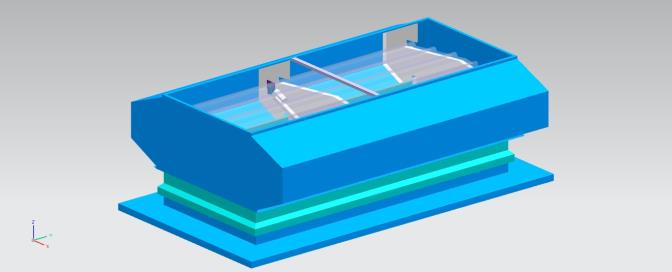

七、通风天窗结构示意图:
