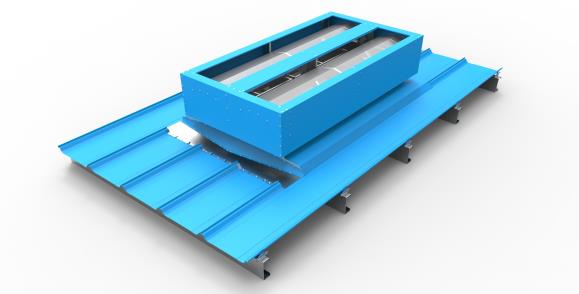

11型通风天窗
一、适用范围
山东尚鼎源通风设备有限公司11型通风天窗为节能型工业厂房通风设备主要由彩板和骨架组成,它美观大方、轻盈流畅、立体感强、通风效果好、防水效果好,应用于电力、冶金、石油、化工、机械、制造等各种通风采光工程中。
2. 产品制作标准及依据
《建筑结构荷载规范》……………………………………………………GB50009—2001
《钢结构设计规范》………………………………………………………GB50017—2003
《屋面工程技术质量验收规范》…………………………………………GB50345—2004
《建筑工程施工质量验收统一标准》……………………………………GB50300—2001
《钢结构工程施工质量验收规范》………………………………………GB50009—2001
《冷弯薄壁型钢结构技术规范》…………………………………………GB50018—2002
《建筑抗震设计规范》……………………………………………………GB50011—2001
《建筑钢结构焊接技术规范》…………………………………………………JGJ81--2002
3. 结构及特点
3. 11型薄型通风天窗,通风天窗是我司专业的定型产品。
3.1. 11型薄型通风天窗 代号:TC11A/B-N(可定制多种尺寸)。
天窗选用表:
3.2薄型通风天窗(11、12型)洞口宽度
压型钢板、夹心板屋面或现浇钢筋混凝土屋面为:1500、2000、3000、4500、6000 mm;预应力钢筋混凝土屋面板屋面为:1500、3000、4500、6000mm。
3.3薄型通风天窗(11~12型)洞口长度
压型钢板、夹心板屋面或现浇钢筋混凝土屋面以3000、4000mm为模数,洞口长度为:3000×n、4000×n(n为模数的倍数);预应力钢筋混凝土屋面板屋面以6000mm为模数,洞口长度为6000×n(n为模数的倍数)。
3.4 通风天窗按功能分为敞开式与启闭式两种类型,选用时需注明。敞开式代号为A,启闭式代号为B(启闭式为电动)。
3.5通风天窗按位置分为屋脊天窗和横向天窗,屋脊天窗位于屋脊处按纵向布置,横向天窗垂直于屋脊方向布置,选用时需注明。
4. 特点及工作原理
4.1薄型通风天窗是一种有效、重力自流、不用电力的强力散热通风装置。其特点是外形高度低、风阻力小、防雨雪性能好、模块化单元组合,可以方便连续安装。
5、设计要求
5.1通风天窗的选用应按照建筑的通风与采光要求,根据当地的气候条件、主导风向、建筑物的高度、进排风温度差、通风量等因素确定通风天窗的规格型号。
5.2通风天窗的抗风压强度值≤1.0kpa,雪荷载≤0.4kN/m2,具体数值由技术提供,如不能满足要求时,需协商,另行设计制作。
5.3通风天窗适用于非地震地区的抗震设防烈度≤7度的地震区,如不能满足要求,需协商,另行设计制作。
5.4通风天窗适用于钢结构建筑,与适用于钢筋混凝土框,排架结构建筑,选用时应注明。如用在钢筋混凝土结构屋面,应在相应部件位预埋连接用钢板埋件。
5.5通风天窗钢板基座是天窗与屋面的连接构件,应根据所选用的通风天窗型号及我司提供的资料进行工程结构计算,设计和加工制作。
5.6通风天窗的防锈底漆和面漆材料由需方定,色彩按工程设计。
5.7在有防爆要求的建筑,我司通风天窗采取防飘雨措施。
五、材料、制作、安装、验收
6.1通风天窗作为工厂化生产的定型产品,一般由天窗架、外围护板(挡风板)、挡雨板、排水沟槽、泛水板等部分组成。
6.1.1天窗架及钢板基座一般用型钢或钢板制作。型钢、钢板的材质不得低于Q235B,焊条采用E43型。
6.1.2外围护板(挡风板)一般采用0.6厚压型板,即彩色涂层钢板或以镀锌钢板为原料,经辊压冷弯成型的建筑用围护板材。也可采用1.5厚玻璃钢采光板。
6.1.3有采光功能的通风天窗采用的玻璃钢采光板又称玻璃纤维增强聚酯采光板,它是以玻璃纤维为增强材料,以合成树脂为粘合剂,经过机械成型的复合材料。玻璃钢采光板的厚度≥1.5mm,透光率≥80%。
6.2我司生产制作的通风天窗。天窗架的焊接应校平直,其对角线误差每米±1.5mm,骨架平面扭翘不大于5.0mm。钢板基座采用有加筋板的C型钢形式或工字钢形式,由工程进行设计和制作安装。
6.3通风天窗的安装3m和4m的纵向单元进行组合,即天窗架的间距为3000mm和4000mm。当组合后的长度较长时,每60m应至少设一个检修孔,通风天窗高度≥2m时,端部应设检修梯。捡修孔和检修梯均由我司生产制作。通风天窗与屋面的连接安装,应根据有关结构专业标准图集按具体的工程设计进行安装施工。
6.4通风天窗及通风帽的制作验收应符合《建筑工程施工质量验收统一标准》、《钢结构施工质量验收规范》及《屋面工程质量验收规范》的要求。产品须按照天窗行业标准及GB进行验收,对尚无行业标准及GB的,应以企业标准进行出厂前的验收,并出具产品合格证,验收合格后方可出厂。
七、通风天窗结构示意图:
